Vezel gekoppeld



Vezelgekoppelde laserdiode is een technologie die laserdiodes koppelt aan optische vezels, en wordt gebruikt om laserenergie van laserdiodes aan optische vezels te koppelen voor transmissie. Deze technologie combineert de miniaturisatie en het hoge rendement van laserdiodes met de flexibiliteit en transmissiemogelijkheden over lange- afstanden van optische vezels, waardoor de beperking wordt doorbroken dat traditionele lasers moeten worden geplaatst waar ze worden gebruikt. Het proces van laserdiodekoppeling aan optische vezels bestaat uit het gebruik van een reeks optische elementen (lenzen) om te helpen bij het nauwkeurig afstemmen en uitlijnen van de kerndiameter van de optische vezel, om zo de door de laserdiode uitgezonden laser in de optische vezellijn te koppelen voor transmissie. Omdat de door de laserdiode uitgezonden laser divergent is, is de nul-afstandsvlek ook veel groter dan de kerndiameter van de optische vezel, dus is er een lens nodig om het verlies te verminderen. Vezelgekoppelde laserdiode wordt veel gebruikt in verschillende scenario's waarbij laserlichtbronnen nodig zijn, zoals gewone pompbronnen voor fiberlasers of vaste- lasers, draagbare laserschoonheidsapparatuur, enz. Via optische vezeltransmissie kan het probleem van het veranderen van de richting van de laser vanwege de sterke collimatie worden opgelost, terwijl ook het gewicht van het draagbare apparaat wordt verminderd.

2 pinnen

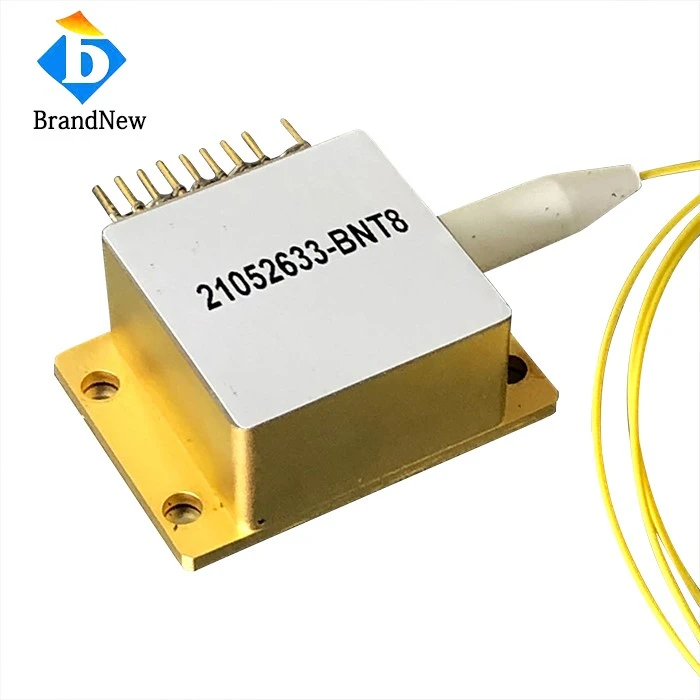

14Pins Vlinder

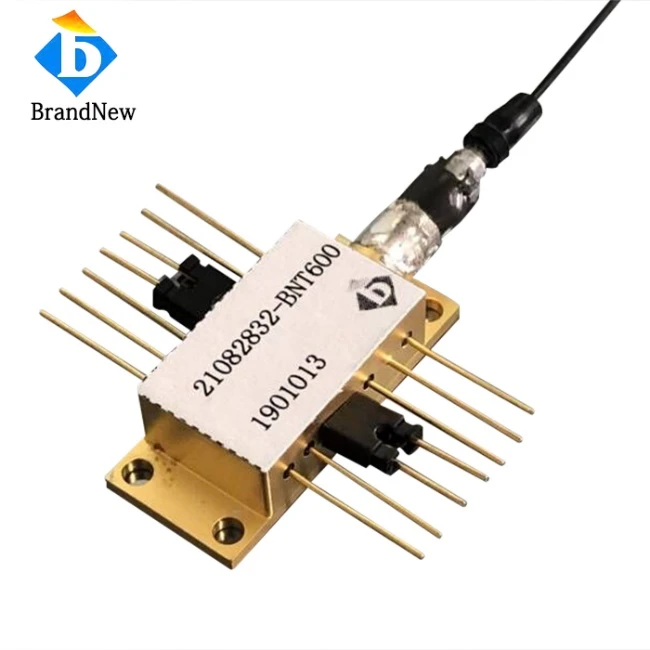

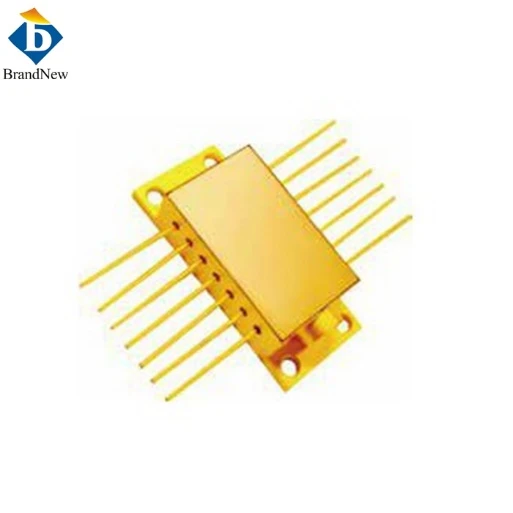

Meerdere pinnen

Brandnew levert vezelgekoppelde laserdiodes die gebruik maken van professionele koppelingstechnologie, die meerdere voordelen bieden, bijvoorbeeld compact ontwerp, stabiel uitgangsvermogen, hoog vermogen, hoge efficiëntie en handige verpakking. Door de nauwkeurige bewerking en zorgvuldige uitlijning van alle optische elementen in de module kan de straal in een optische vezel worden gekoppeld. Beschikbaar over een breed bereik aan golflengten (375 nm-1940 m), met uitgangsvermogens van milliWatt tot kilowatt bij vezeldiameters vanaf 50 µm en hoger. Talrijke functies, waaronder configuraties voor lijnvernauwing en golflengtestabilisatie, evenals monitoringopties.

Het licht dat de vezel verlaat heeft een cirkelvormig en uniform intensiteitsprofiel.

Hierdoor kunnen de laserdiodes en het koellichaam op afstand worden geplaatst van de plaats waar het laserlicht wordt gebruikt.

Defecte fiber-gekoppelde diodelasers kunnen eenvoudig worden vervangen zonder de uitlijning van het apparaat waarop het licht wordt gebruikt te veranderen.

Aan glasvezel-gekoppelde apparaten kunnen eenvoudig worden gecombineerd met andere glasvezel-componenten.

Multimode vezelgekoppelde laserdiode

Gestabiliseerde golflengte, vezelgekoppelde laserdiode

Single-mode vezelgekoppelde laserdiode

Fiber-gekoppelde laserdiode is een technisch product dat een laserdiode aan een optische vezel koppelt. Het wordt gebruikt om laserenergie van de laserdiode naar de optische vezel te koppelen voor transmissie. Deze technologie combineert de miniaturisatie en het hoge rendement van laserdioden met de flexibiliteit en de transmissiemogelijkheden over lange-afstanden van optische vezels, waardoor de beperkingen van traditioneel lasergebruik worden doorbroken.

Het werkingsprincipe van vezelgekoppelde laserdiode omvat voornamelijk lasergeneratie, vezeltransmissie, koppelmechanisme en straalkwaliteitscontrole. Een laserdiode is een apparaat met een structuur van halfgeleidermateriaal dat lichtversterking bereikt onder de juiste externe omstandigheden (zoals stroominjectie) en uiteindelijk laserlicht met hoge -helderheid en hoge- coherentie afgeeft. Als medium voor lasertransmissie heeft optische vezel aanzienlijke voordelen, zoals laag verlies, hoge doorlaatbaarheid en weerstand tegen elektromagnetische interferentie. De lens kan de straal van de laserdiode nauwkeurig focusseren op de kern van de optische vezel, waardoor een efficiënte overdracht van optische signalen wordt bereikt.

Vezelgekoppelde laserdiode wordt veel gebruikt bij het snijden, pompen, schoonheid, wetenschappelijk onderzoek, LDI-blootstelling en andere gebieden. Het kan de laser naar een afgelegen plaats verzenden voor gebruik, waardoor het uiteinde van de lichtbron lichter wordt en geschikter voor gebruik in de hand. Bovendien kunnen vezelgekoppelde laserdioden of modules op efficiënte wijze werkmaterialen exciteren en de werkefficiëntie verbeteren zonder al te veel interne ruimte in beslag te nemen.

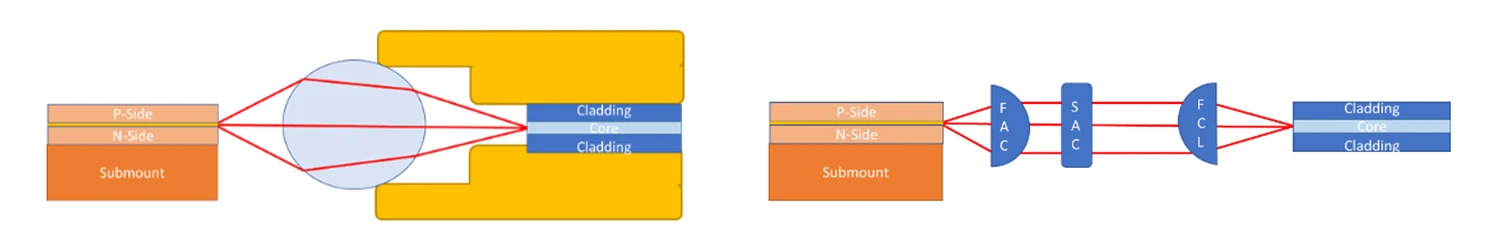

De reden dat de laserdiode moet worden gecollimeerd voordat de vezel wordt gekoppeld, is om de koppelingsefficiëntie en de straalkwaliteit te verbeteren. Collimatie verwijst naar het aanpassen van de door de laserdiode uitgezonden straal naar een kleinere divergentiehoek door gebruik te maken van een vezelcollimator voor een betere koppeling in de vezel. Collimatie kan de koppelingsefficiëntie aanzienlijk verbeteren, het lichtenergieverlies verminderen en de straalkwaliteit verbeteren.

De redenen voor het collimeren van een laserdiode omvatten hoofdzakelijk de volgende aspecten:

Verbetering van de koppelingsefficiëntie: Collimatie kan ervoor zorgen dat de door de laserdiode uitgezonden straal beter wordt uitgelijnd met het ontvangende eindvlak van de vezel, waardoor de koppelingsefficiëntie wordt verbeterd. De verbetering van de koppelingsefficiëntie betekent dat er meer lichtenergie effectief naar de optische vezel wordt overgebracht, waardoor het energieverlies wordt verminderd.

Verbeter de straalkwaliteit: De gecollimeerde straal heeft een kleinere divergentiehoek, wat betekent dat de straal tijdens de transmissie een betere directionaliteit en focus kan behouden, waardoor de kwaliteit van de straal verbetert. Dit is belangrijk voor toepassingen die bundels met hoge-precisie vereisen.

Verminder transmissieverlies: De gecollimeerde bundel kan effectiever gebruik maken van de transmissiecapaciteit van de optische vezel, waardoor transmissieverlies veroorzaakt door bundeldivergentie wordt verminderd. Dit is vooral belangrijk voor transmissie over lange- afstanden om signaalstabiliteit en betrouwbaarheid te garanderen.

In het bijzonder wordt het collimatieproces doorgaans tot stand gebracht door het gebruik van vezelcollimatoren, een techniek die het eindvlak van een optische vezel uitlijnt met een collimator. De functie van de collimator is om het emissie-eindvlak van de optische vezel zo aan te passen dat het consistent is met de straalrichting van de laserdiode, zodat de straal de optische vezel met de kleinste divergentiehoek kan binnendringen. Dit proces vereist een nauwkeurige aanpassing van de positie en hoek van de vezelcollimator om een ​​optimale bundeluitlijning en koppelingsefficiëntie te garanderen.



Laserdiode-uitvoer in de vrije ruimte is een technologie die lichtgolven gebruikt om zich in de vrije ruimte (zoals de atmosfeer en het vacuüm) voort te planten om informatie te verzenden. Het zendt gemoduleerde lichtsignalen uit via de zender, plant zich voort door de vrije ruimte en wordt ontvangen en gedemoduleerd door de ontvanger om informatieoverdracht te bewerkstelligen. Het transmissiemedium voor ruimtelijke optische communicatie is de vrije ruimte, inclusief atmosfeer en vacuüm. Deze transmissiemethode vereist geen fysieke media, maar wordt sterk beïnvloed door de omgeving, zoals atmosferische verstoringen en weersomstandigheden. In termen van transmissieafstand en anti{4}}interferentievermogen is de transmissieafstand van laserdiode-uitvoer in de vrije ruimte over het algemeen kort, beperkt door atmosferische omstandigheden en de gevoeligheid van de ontvanger, maar theoretisch kan er een zeer hoge bandbreedte worden bereikt. In termen van toepassingsscenario's wordt laserdiode-uitvoer in de vrije ruimte voornamelijk gebruikt in speciale omgevingen zoals satellietcommunicatie, verkenning van de diepe ruimte en drone-communicatie.

Vraag nu een offerte aan







Vezelgekoppelde laserdiode-uitvoer is een technologie die lichtgolven gebruikt om zich in optische vezels voort te planten om informatie te verzenden. Optische vezels zijn meestal gemaakt van kwartsglas of plastic. Door het principe van totale interne reflectie in optische vezels worden optische signalen meerdere keren gereflecteerd binnen de optische vezels, waardoor transmissie over lange- afstanden wordt bereikt. Vezelcollimator is een optisch element dat wordt gebruikt voor invoer en uitvoer. Het zet het divergerende licht dat door de optische vezel wordt uitgezonden, om in parallel licht (Gaussiaanse straal) via een bolle lens aan de voorkant, zodat het licht met maximale efficiëntie in het vereiste apparaat wordt gekoppeld of het optische signaal met maximale efficiëntie ontvangt. De transmissieafstand van vezelgekoppelde laserdiode-uitvoer kan honderden kilometers of zelfs verder reiken, afhankelijk van de kwaliteit van de optische vezel en de signaalversterkingstechnologie. Bovendien heeft optische vezelcommunicatie een sterk anti-interferentievermogen en een stabiele transmissie. Vezelgekoppelde laserdiode-uitgang wordt veel gebruikt in vaste of mobiele communicatienetwerken zoals telecommunicatienetwerken, internet en kabel-tv.

Vraag nu een offerte aan





In termen van transmissieafstand en anti{0}}interferentievermogen is de transmissieafstand van laserdiode-uitvoer in de vrije ruimte over het algemeen kort, beperkt door atmosferische omstandigheden en de gevoeligheid van de ontvanger, maar theoretisch kan er een zeer hoge bandbreedte worden bereikt. De transmissieafstand van vezelgekoppelde laserdiode-uitvoer kan honderden kilometers of zelfs verder reiken, afhankelijk van de kwaliteit van de optische vezel en de signaalversterkingstechnologie. Bovendien heeft optische vezelcommunicatie een sterk anti-interferentievermogen en een stabiele transmissie.

In termen van toepassingsscenario's wordt laserdiode-uitvoer in de vrije ruimte voornamelijk gebruikt in speciale omgevingen zoals satellietcommunicatie, verkenning van de diepe ruimte en drone-communicatie. Vezelgekoppelde laserdiode-uitgang wordt veel gebruikt in vaste of mobiele communicatienetwerken zoals telecommunicatienetwerken, internet en kabel-tv.

De sleutel tot het verlengen van de levensduur van de fiber-gekoppelde laserdiode is correct gebruik en onderhoud. Vezel-gekoppelde laserdiodes zijn een technisch product dat laserenergie van een laserdiode koppelt aan een optische vezel. Hun levensduur wordt beïnvloed door vele factoren, waaronder de werkomgeving, temperatuurbeheersing en beschermende maatregelen tijdens gebruik.

Allereerst is het handhaven van een geschikte werkomgeving een belangrijke factor bij het verlengen van de levensduur van vezelgekoppelde laserdioden. Laserdiode is erg temperatuurgevoelig en te hoge temperaturen zullen de veroudering van het apparaat versnellen, dus er is een koelmachine nodig om de temperatuur te regelen. Zorg er na het inschakelen van de koelmachine voor dat de waterstroom soepel en vrij van luchtbellen is om schade aan de laserbuis door luchtbellen te voorkomen.

Ten tweede zijn regelmatige inspectie en onderhoud van de apparatuur ook noodzakelijke maatregelen. Deze maatregelen omvatten onder meer het controleren of de waterstroom en de waterbescherming goed werken, of er vuil rond de hoog-aansluiting of te dicht bij het metaal zit, en het voorkomen van bevriezing van koelwater in een omgeving met lage- temperaturen. Deze maatregelen kunnen de levensduur van de laserbuis effectief verlengen.

Bovendien zijn redelijk gebruik en het vermijden van overmatige spanning ook de sleutel tot het verlengen van de levensduur van vezelgekoppelde laserdioden. Tijdens gebruik moet erop worden gelet dat het maximale vermogen en de maximale stroomsterkte die door de apparatuur worden gespecificeerd, niet worden overschreden om voortijdige veroudering van het apparaat als gevolg van overmatige belasting te voorkomen.

Ten slotte vormt het volgen van de juiste installatie- en bedieningsprocedures ook de basis voor het garanderen van een stabiele werking op de lange- termijn van vezelgekoppelde laserdioden. Een correcte installatie kan schade veroorzaakt door onjuiste bediening verminderen, terwijl het volgen van de bedieningsprocedures defecten aan de apparatuur als gevolg van verkeerde bediening kan voorkomen.

De vorm van de uitgangsbundel van de optische vezel hangt meestal af van het type vezel en de specifieke toepassing. ‌ De vorm van de straal die door de optische vezel wordt geproduceerd, kan multi-mode of single-mode zijn. De specifieke vormen omvatten cirkelvormig, elliptisch, enz., afhankelijk van het ontwerp en de gebruiksomstandigheden van de optische vezel.

Het type vezel heeft een aanzienlijke invloed op de vorm van de straal. De bundelvorm van ‌multimode glasvezel‌ is doorgaans meer divergerend omdat licht zich langs verschillende paden in multimode glasvezel voortbeweegt, waardoor meerdere modi ontstaan. Deze modi zorgen ervoor dat de straal zich sneller verspreidt tijdens de voortplanting en dat de vorm van de straal complexer wordt. Single{3}} optische vezels daarentegen laten slechts één modus toe om zich voort te planten, waardoor de straalvorm meer geconcentreerd is en de voortplantingsafstand langer is, waardoor deze geschikt is voor toepassingen die transmissie over lange- afstanden vereisen.

De straalvorm die door een optische vezel wordt geproduceerd, wordt ook beïnvloed door het vezelontwerp en de gebruiksomstandigheden. Vezelkoppelingstechnologie kan bijvoorbeeld de lichtbundel die uit de vezel komt in een cirkelvormige of andere specifieke vorm vormen om aan verschillende toepassingsvereisten te voldoen. Door de numerieke apertuur en transmissiegolflengte van de vezel aan te passen, kunnen de focus en vorm van de bundel worden geoptimaliseerd. Bovendien zal de brekingsindexverdeling van de optische vezel ook de voortplantingsmodus en vorm van de lichtbundel beïnvloeden. De stapsgewijze brekingsindexvezel en de gegradeerde brekingsindexvezel hebben een verschillende straaltransmissie‌.

Het belangrijkste verschil tussen single-mode vezelgekoppelde laserdiode en multimode vezelgekoppelde laserdiode zijn de verschillende soorten optische vezels die ze ondersteunen. Single-mode vezelgekoppelde laserdiode is geschikt voor single-mode optische vezels, terwijl multimode vezelgekoppelde laserdiode geschikt is voor multimode optische vezels.

De kenmerken van single-mode vezelgekoppelde laserdiodes omvatten:

Aanpasbaarheid van het vezeltype: Single-mode vezelgekoppelde laserdiode is speciaal ontworpen voor single-mode optische vezels, die een kleine velddiameter en kerndiameter hebben, meestal tussen 8 en 10 micron, en een enkele optische modus kunnen verzenden, met een grote transmissiebandbreedte en lange transmissieafstand.

Transmissiekarakteristieken: Single-mode glasvezelgekoppelde laserdioden kunnen de modusintegriteit van optische signalen behouden en transmissieverliezen verminderen, en zijn geschikt voor lange-hoge- afstanden via optische vezelcommunicatiesystemen.

Toepassingsscenario's: Vanwege de uitstekende transmissieprestaties van single-mode glasvezelgekoppelde laserdioden, worden ze veel gebruikt in optische meet- en testgebieden zoals grootstedelijke netwerken en backbone-netwerken die hoge precisie en hoge stabiliteit vereisen.

De kenmerken van multimode vezelgekoppelde laserdiode zijn onder meer:

Aanpasbaarheid van het vezeltype: Multimode vezelgekoppelde laserdiode is geschikt voor multimode glasvezel, die een grotere kerndiameter heeft, meestal tussen 50 en 400 micron, en meerdere lichtmodi kan doorlaten.

Transmissiekarakteristieken: Hoewel de multimode glasvezelgekoppelde laserdiode lage productiekosten heeft en eenvoudig te koppelen is, is deze geschikt voor glasvezelcommunicatiesystemen met lage -afstand en lage- snelheid. Als gevolg van de transmissie van meerdere lichtmodi kunnen er echter problemen optreden zoals modusspreiding, wat resulteert in een afname van de signaalkwaliteit.

Toepassingsscenario's: Multimode glasvezelgekoppelde laserdiode is geschikter voor glasvezelcommunicatiesystemen met lage -afstand en lage- snelheid, zoals lokale netwerken.

Samenvattend is het belangrijkste verschil tussen single-mode vezelgekoppelde laserdiode en multimode vezelgekoppelde laserdiode dat ze verschillende soorten optische vezels ondersteunen. De single-mode glasvezelgekoppelde laserdiode is geschikt voor glasvezelcommunicatiesystemen met hoge -lange afstanden en hoge-snelheden, terwijl de multimode glasvezelgekoppelde laserdiode geschikt is voor glasvezelcommunicatiesystemen met lage- korte- afstanden en lage- snelheden.

De golflengtegestabiliseerde technologie van vezelgekoppelde laserdiode is een technologie die ervoor zorgt dat de golflengte van het door de laserdiode uitgezonden licht stabiel blijft. Door middel van golflengtevergrendeling kan ervoor worden gezorgd dat de uitgangsgolflengte van de laser onveranderd blijft binnen een specifiek bereik en niet wordt beïnvloed door omgevingsfactoren zoals temperatuurveranderingen.

De golflengtegestabiliseerde technologie van vezelgekoppelde laserdioden is voornamelijk afhankelijk van volume Bragg-roosters (VBG) en andere gerelateerde technologieën. VBG vermindert de gevoeligheid voor omgevingstemperatuur en trillingen door middel van een Bragg-raster met reflecterend volume (R-VBG), waardoor golflengtestabiliteit en lijnbreedtecompressie van halfgeleiderlasers met hoog-vermogen worden bereikt. Deze technologie selecteert het feedbackmechanisme zo dat de lichtgolf die wordt uitgezonden door elke eenheid in de externe holte van de laserarray selectief wordt teruggekoppeld naar de aangrenzende eenheid, waardoor fasevergrendeling van de externe holte van de laserarray wordt bereikt, waardoor de kwaliteit en stabiliteit van de straaluitvoer aanzienlijk wordt verbeterd. Gestabiliseerde golflengte wordt veel gebruikt, vooral in toepassingen die hoge precisie en stabiliteit vereisen. Bij laserverwerking, medische toepassingen en communicatiesystemen kan een golflengtegestabiliseerde laserdiode bijvoorbeeld betrouwbaardere en consistentere prestaties leveren, waardoor een stabiele werking van het systeem en een hoge-uitvoerkwaliteit worden gegarandeerd. Bovendien wordt golflengtegestabiliseerde technologie ook gebruikt in communicatiesystemen met optische vezels om de stabiliteit en betrouwbaarheid van de signaaloverdracht te garanderen.

TEC (thermo-elektrische koeler) in vezelgekoppelde laserdiode wordt voornamelijk gebruikt om de temperatuur van de laser te regelen om stabiele prestaties van de laser te garanderen. TEC handhaaft belangrijke parameters zoals lasergolflengte, optisch vermogen en efficiëntie binnen een vooraf ingesteld bereik door de temperatuur te reguleren, waardoor de algehele prestaties en betrouwbaarheid van het systeem worden verbeterd.

Fotodiode in de vezelgekoppelde laserdiode wordt voornamelijk gebruikt voor het ontvangen en detecteren van optische signalen, en voor het leveren van feedbackbesturingssignalen. De fotodiode wordt gebruikt om optische signalen te ontvangen die door optische vezels worden uitgezonden en deze om te zetten in elektrische signalen. Deze conversie is gebaseerd op het foto-elektrische effect, dat wil zeggen dat de energie van fotonen elektronenovergangen opwekt om stroom te genereren, waardoor de detectie van optische signalen wordt gerealiseerd. Via het gedetecteerde optische signaal kan de fotodiode een feedbacksignaal leveren voor het regelen van het uitgangsvermogen en de stabiliteit van de laserdiode. Dit helpt de kwaliteit en efficiëntie van de laseruitvoer te garanderen. ‌

Thermistor in vezelgekoppelde laserdiode wordt voornamelijk gebruikt voor temperatuurregeling en bescherming. ‌ Als temperatuursensor kunnen thermistors de temperatuur van laserdiodes bewaken om ervoor te zorgen dat ze binnen het normale bedrijfstemperatuurbereik werken en beschermingsmechanismen activeren wanneer de temperatuur te hoog is om schade aan apparatuur te voorkomen

De rode richtstraal in de vezelgekoppelde laserdiode wordt voornamelijk gebruikt voor focusindicatie, waardoor het transmissiepad van de laser en de nauwkeurige positionering worden aangepast.

De belangrijkste voordelen van afneembare vezels in laserdioden zijn onder meer eenvoudig onderhoud en vervanging, verhoogde flexibiliteit en levensduur van de apparatuur. ‌

Ten eerste maakt het afneembare ontwerp van de optische vezel onderhoud en vervanging gemakkelijker. Wanneer de optische vezel beschadigd is of moet worden geüpgraded, kan de gebruiker de optische vezel eenvoudig verwijderen en vervangen zonder dat ingewikkelde reparaties van het hele apparaat nodig zijn, waardoor tijd en kosten worden bespaard. ‌

Ten tweede verbetert dit ontwerp de flexibiliteit van de apparatuur. Omdat de optische vezel kan worden losgemaakt, kunnen gebruikers verschillende soorten of specificaties van optische vezels kiezen op basis van verschillende toepassingsvereisten, zonder dat ze het hele apparaat hoeven aan te schaffen, wat vooral handig is in gevallen waarin de gebruiksscenario's variëren. ‌

Ten slotte helpt het afneembare ontwerp van de optische vezel ook de levensduur van de apparatuur te verlengen. Door de optische vezel regelmatig te vervangen, kan worden voorkomen dat de prestaties van het gehele systeem worden beïnvloed door veroudering of schade aan de optische vezel, waardoor de levensduur van de apparatuur wordt verlengd. ‌

Brandnew Technology, een van de toonaangevende fabrikanten en leveranciers van diodelasers in China, heeft een professionele fabriek die vezelgekoppelde diodelaser van hoge kwaliteit, vezeldiode, vezelgekoppelde laser, multimode vezellaser, single mode vezellaser produceert en tegen een concurrerende prijs verkoopt. Welkom bij de groothandel van onze producten gemaakt in China.
