Verticaal gestapelde laserdiode

Verticaal gestapelde laserdioden bestaan ​​uit talrijke verticaal opgestelde diodelaserstaven, die elk in serie werken. Deze opstelling zorgt voor een kleinere voetafdruk en een compacter ontwerp. Bovendien kunnen optica voor bundelvorming aan de diodestapel worden bevestigd voor bundelvorming en collimatielenzen om de individuele uitgangsbundels te focusseren tot een enkele uitgangsbundel met hoog vermogen (zoals bij directe diodelasers).

Macro-kanaal

Micro-kanaal

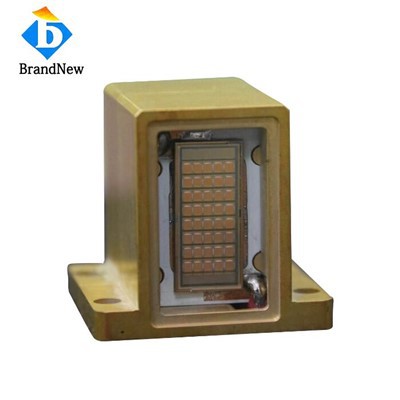

VCSEL-stapel

De verticaal gestapelde laserdiodes van BrandNew zijn krachtige, actief gekoelde laserstapels met collimatie, ontworpen voor toepassingen zoals het pompen van solid-state- en fiberlasers, materiaalverwerking, en verticaal gestapelde laserdiodes zijn belangrijke componenten die worden gebruikt voor laserontharing, laser huidvernieuwing, rimpelvermindering en oogheelkunde, fotodynamische therapie om er maar een paar te noemen.

Vertical Stack-laserarray werkt met behulp van halfgeleiderwetenschap en een speciaal halfgeleidermateriaal om laserlicht te produceren. In een laserdiode is dit materiaal zo gemaakt dat er meer aangeslagen elektronen zijn dan ontspannen elektronen, waardoor de aangeslagen elektronen gaan laseren wanneer de Vertical Stack-laserarray kalmeert. Hierdoor ontstaat een gefocust monochromatisch licht dat een laser wordt genoemd. Het woord "diode" in "laserdiode" betekent dat het is gemaakt als een bepaald basishalfgeleiderapparaat, een zogenaamde pn-junctiediode, door twee halfgeleidermaterialen op een speciale manier samen te voegen om de juiste omstandigheden voor laserwerking te creëren. Vertical Stack-laserarray is als een groep laserdiodes die samenwerken in een pakket of array. Vertical Stack-laserarrayopstelling maakt de gecombineerde laser sterker en krachtiger. Vertical Stack-laserarrays zijn belangrijke apparaten die optische versterkingsmedia en resonantieholtes gebruiken om licht te produceren. Het ontwerp van deze componenten is van cruciaal belang voor moderne lasers. Getoond wordt een schema van een laserholte, inclusief een optioneel modusselectief filter voor de holtemodi. Vertical Stack-laserarray: het versterkingsmedium absorbeert straling, maar kan deze versterken met behulp van invoerenergie, waardoor licht wordt geproduceerd. De resonantieholte ondersteunt meerdere modi, en als de versterking de verliezen overwint, bereikt de modus de drempelwaarde en zendt coherent licht uit.

Laserdiodes werken doorgaans in het nabij-infrarode tot zichtbare spectrum, met golflengten van ongeveer 400 tot 2000 nanometer (nm). Dit golflengtebereik is nuttig voor een verscheidenheid aan toepassingen die een specifieke kleur van lichtemissie vereisen. Het is vermeldenswaard dat gespecialiseerde laserdiodes ook buiten dit bereik kunnen worden gebruikt voor specifieke industriële, wetenschappelijke en medische doeleinden.

Neem de 808nm Vertical Stack array-diodelaser als voorbeeld:

Een 808 nm Vertical Stack array-diodelaser verwijst naar een specifiek type laserdiode die licht uitzendt met een golflengte van ongeveer 808 nanometer (nm). Dit valt in het nabij-infrarode gebied van het elektromagnetische spectrum. 808nm Vertical Stack array diodelaser vertegenwoordigt de golflengte van de laseruitvoer. 808 nm verticale stack-array-diodelasers die op deze golflengte uitzenden, hebben een verscheidenheid aan toepassingen, waaronder medische procedures, materiaalverwerking, telecommunicatie en wetenschappelijk onderzoek. Op medisch gebied wordt 808 nm Vertical Stack array-diodelaser vaak gebruikt in de dermatologie voor ontharing en huidbehandelingen vanwege hun vermogen om te worden geabsorbeerd door melanine in haarzakjes en huidweefsel. Bovendien wordt deze 808 nm verticale stack-array-diodelaser gebruikt in laserpompsystemen, en hun specifieke golflengte is zeer geschikt voor bepaalde typen vastestoflasers.

De 808nm Vertical Stack array diodelaser halfgeleiderlasermodule is ontworpen voor ontharingstoepassingen met Vertical Stack array diodelasers. De 808 nm verticale stack-array-diodelaser kan tot 10 laserstaven leveren in een verticaal gestapeld pakket om een ​​krachtige laseruitvoer te vormen, met het hoogste continue laserlichtvermogen met één staaf van 100 W. Deze 808 nm verticale stack-array-diodelaser maakt gebruik van laserstaafstapeltechnologie met hoge dichtheid en een kleine staafafstand, zodat de module laseruitvoer met hoge helderheid kan verkrijgen met behoud van een klein formaat, wat een efficiënte werking oplevert. 808 nm Vertical Stack array diodelaser uitgangsvermogen tot 1000 W Compact pakket, efficiënt ontwerp voor warmteafvoer Indiumvrij pakket biedt hogere betrouwbaarheid Macrokanaalwaterkoeling, geen speciale waterkwaliteitseisen. Om de prestaties en het vermogen van halfgeleiderlasers met hoog vermogen volledig te verbeteren, wordt dubbelzijdige warmtedissipatietechnologie gebruikt om het thermische beheer en het thermische ontwerp van verticale stapels en apparaten met één staaf met hoog vermogen te optimaliseren, zodat het vermogen van 808 nm halfgeleiderlasers met enkele staaf in continue golfmodus bereikt 100 W; het vermogen van 808 nm 20 bar verticale stapels bereikt 2000W. Over het algemeen hebben we een gestapelde array van 760 nm, 808 nm, 976 nm, 1064 nm, die willekeurig kan worden gecombineerd in twee golven of drie golflengten, een gestapelde array met drie golflengten is momenteel meer op de markt, zoals 808 nm, 976 nm, 1064 nm, zoals matching , of 760 nm, 808 nm, 976 nm, 1064 nm, zoals ons bedrijf met vier golflengten. Dat hebben we ook, het vermogen ligt over het algemeen tussen de 300 W en duizenden watt, variërend van 500 W, 600 W, 800 W, 1000 W, 1200 W enzovoort.

De eerste stap bij de productie van Vertical Stack array-diodelasers is het ontwerpen van een chip volgens de gewenste functie en het maken van de chip tot een wafer. Omdat de wafel herhaaldelijk door de chip wordt gerangschikt, kun je, als we naar de voltooide wafel kijken, zien dat er veel kleine roosterachtige structuren zijn, waarbij een klein rooster gelijk staat aan een chip. Hoe groter het chipvolume, hoe kleiner het aantal chips dat per wafer kan worden geproduceerd, de elektronische verpakkingstechnologie en de hardwarestructuur van het apparaat, de elektronische verpakkingstechnologie bestrijkt een breed bereik, en vervolgens de aangesloten chips en modules van het circuit kaart geïnstalleerd op het moederbord. In grote lijnen wordt het hele proces vaak "verpakking" of "assemblage" genoemd. In de halfgeleiderindustrie omvat het verpakken van halfgeleiders met verticale stapelarray-diodelasers echter doorgaans alleen het in stukken snijden van wafers en verpakkingsprocessen op chipniveau.



Vertical Stack-laserarray kan continu of in gepulseerde modus werken, wat voornamelijk afhangt van de keuze van de werkmodus en toepassingsvereisten. De Continuous Wave Vertical Stack-laserarray kan een laser langdurig en stabiel uitvoeren en het uitgangsvermogen is stabiel. Gangbare golflengten van de Vertical Stack-laserarray met continue halfgeleider omvatten 808 nm, 976 nm, 1310 nm, 1450 nm, 1625 nm, enz. Pulshalfgeleider Vertical Stack-laserarray-uitvoerlaser in de vorm van pulsen, en hun piekvermogen is meestal hoog, maar het gemiddelde vermogen is laag. Gangbare halfgeleiderlasergolflengten omvatten 905 nm en 1550 nm, enz., met een piekvermogen van ongeveer tientallen watt. Laserpulsen kunnen erg kort zijn, zoals het "picoseconde"-niveau, wat betekent dat de pulstijd in de orde van picoseconden ligt, en 1 picoseconde is gelijk aan een biljoenste van een seconde (10E-12 seconden). De continue Vertical Stack-laserarray-pompbron levert continu energie en genereert langdurig laservermogen, waardoor een continue laser wordt verkregen. Het uitgangsvermogen van continue lasers is over het algemeen laag, wat geschikt is voor gelegenheden waarbij een continue Vertical Stack-laserarray nodig is (zoals lasercommunicatie, laserchirurgie, enz.). Continue lasers hebben ook voordelen. Na frequentiestabilisatie kan een zeer smalle lijnbreedte worden verkregen, die kan worden gebruikt voor laserbereik en fijne spectroscopie.

1. Micro-Channel Vertical Stack-laserarray - actieve koelmodus

De waterkanalen Vertical Stack laserarray en waterstrips op het koellichaam bevinden zich zeer dichtbij, meestal rond de 0.15-0.2 mm, dus de thermische weerstand is klein en de efficiëntie van de warmteafvoer is hoog. Het monolithische Vertical Stack-laserarray-apparaat heeft een hoog vermogen (100 W of hoger voor werking met continue golven en 700 W voor werking met quasi-continue golven). Bovendien fungeert het koellichaam van de Vertical Stack-laserarray als een positieve elektrode en vereist koelwater van hoge kwaliteit, zoals gedeïoniseerd water.

2. Warmteafvoer door verticale stapellaserarray met macrokanaal - actieve koelmodus

De voorbereiding van het Macro-channel Vertical Stack laserarray-koellichaam kan worden vereenvoudigd en de afstand tussen het waterkanaal en het strip-koellichaam kan iets groter zijn, meestal meer dan 0,2 mm. Het Macro-channel Vertical Stack laserarray-waterkanaal heeft meestal gaten of gespecialiseerde tandstructuren die zijn ontworpen om het uitwisselingsoppervlak te vergroten. Macrokanaal Vertical Stack-laserarraystructuren zoals ontharingsmodules, DPL-modules en ringstaven van 10,000-watt behoren tot deze categorie. Macro-channel Vertical Stack-laserarray Koellichamen met waterkanalen worden meestal niet gebruikt als geleidende media en vereisen geen erg hoge kwaliteit.

1: Vertical Stack laser array ontharing is een niet-invasieve moderne ontharingstechnologie die overtollig haar veilig, snel en permanent uit het lichaam kan verwijderen. Ontharing met een Vertical Stack-laserarray is gebaseerd op de theorie van selectieve fotothermische werking, waardoor een Vertical Stack-laserarray met specifieke golflengten de opperhuid kan binnendringen zonder de epidermale haarzakjes te beschadigen. De melanine in de haarschacht absorbeert selectief de energie van de Vertical Stack-laserarray, en de haarzakjes worden verwarmd en gecoaguleerd en necrotisch, en het haar groeit niet meer.

2: Picoseconde littekenreparatie is een methode waarbij Vertical Stack-laserarray wordt gebruikt om littekens te behandelen. De Vertical Stack-laserarray geeft een hoogenergetisch licht af om het littekengebied te behandelen, waardoor littekens effectief kunnen worden verwijderd, pigmentatie kan worden verlicht en collageenregeneratie kan worden gestimuleerd.

3: Parodontitis is een chronische mondziekte die wordt veroorzaakt door een bacteriële infectie. Vertical Stack laserarray-behandeling van parodontitis is zeer eenvoudig en snel. Vanwege het bacteriedodende effect kan de Vertical Stack-laserarraybehandeling het aantal bacteriën verminderen dat gewoonlijk tijdens een operatie in het bloed terechtkomt.

De juiste gebruiksmethode voor de Vertical Stack-laserarray is: de vormlens voor de verticale stack-laserarray is een cilindrische lens. Het oppervlak van het ingangsoppervlak van de Vertical Stack-laserarray is kleiner dan het oppervlak van het laseruitgangsoppervlak van het lichtgeleidende kristal. Het lichtgeleidende kristal is een normaal vierhoekig prisma, en het kleine eindvlak van het gewone vierhoekige prisma van het lichtgeleidende kristal grenst aan het uitgangsuiteinde van de halfgeleiderlaser. De hoek tussen de taille van het zijoppervlak van het gelijkbenige trapezium en de onderrand grenzend aan de laservormende lens is groter dan 110 graden, wat een verticaal gestapelde halfgeleiderlaser is. Het zijoppervlak is bedekt met een volledige reflectiefilm. De koelinrichting omvat een metalen koelzitting die buiten het lichtgeleidende kristal is geïnstalleerd, en de metalen koelzitting is losneembaar gemonteerd met een metalen koude kompreskop die zich aan het lichtuitstralende uiteinde van het lichtgeleidende kristal bevindt. De koelinrichting omvat tevens een koelinrichting voor het koelen van de metalen koelzitting. De metalen koelstoel is een koperen koelstoel, de metalen koude kompreskop van de Vertical Stack laserarray is van koper en de lengte en breedte van het buitenste eindoppervlak van de koude kompreskop zijn respectievelijk groter dan de lengte en breedte van het lichtuitvoeruiteinde van het lichtgeleiderkristal.

1: Verticale stapellaserarray koel houden

Een andere belangrijke factor is de temperatuurregeling van de projector zelf, dat wil zeggen het koelsysteem. Efficiënte koeling is vereist. Actieve koelcycli zorgen voor een efficiëntere warmteafvoer. Naast de hardware kan, wanneer de omgevingstemperatuur van de machinekamer te hoog is, het lichtuitvoervermogen automatisch worden aangepast om te verminderen om overbelasting van de laserlichtbron te voorkomen.

2: Verticale Stack laserarray aandrijfsterkte

De sterkte van de Vertical Stack-laserarray-aandrijving is een complexere factor. Hoe hoger de kracht van de dagelijkse werking, hoe sneller de vervalsnelheid. Als de Vertical Stack-laserarray bijvoorbeeld in een machinekamertemperatuur van 25 graden altijd op 100% vol vermogen werkt, zal de helderheid na 30,000 bedrijfsuren afnemen tot 80% van de initiële maximale helderheid.

CW Vertical Stack-laserarray, wat zich vertaalt als "Continuous Wave", verwijst naar apparaten die tijdens bedrijf een ononderbroken laseruitvoer leveren. CW Vertical Stack-laserarray staat bekend om hun lagere piekvermogen en hogere gemiddelde vermogen. Bij het uitvoeren van procesafstemming van de CW Vertical Stack-laserarray zijn er verschillende belangrijke parameters waarop u zich moet concentreren, waaronder de vermogensgolfvorm, de hoeveelheid onscherpte, de kerndiameter van de spot en de verwerkingssnelheid. Nauwkeurige aanpassing van deze parameters is essentieel om optimale verwerkingsresultaten te bereiken en een hoge efficiëntie en kwaliteit van het laserproces te garanderen.

QCW Vertical Stack laser array diodelaser, of "Quasi-Continuous Wave" -lasers, werken door het laserlicht in een intermitterend patroon uit te zenden. De energieverdeling van de QCW Vertical Stack laser array diodelaser is geconcentreerder, wat betekent dat ze een hogere energiedichtheid hebben, wat resulteert in een grotere penetratie. In de metallurgie creëert deze energieverdeling een "pin"-vormig smeltbad met een grotere diepte en breedte, waardoor de QCW Vertical Stack laserarray-diodelaser een aanzienlijk voordeel krijgt bij de verwerking van sterk reflecterende legeringen, thermisch gevoelige materialen en microverbindingen.



Wat is een microkanaal

Microkanaal is een soort diodelaserbalk voor warmteafvoer. Het is als een man die op het ijs ligt met zijn hele lichaam om af te koelen. Je kunt het zien aan de volgende microkanaalkoeler. Er zijn verschillende lagen gaten om de warmteafvoer te bewerkstelligen. Dus met de microkanaalmanier kan de diodelaserstack goed werken en geen brandproblemen hebben. Meestal importeerden we dit soort koellichaam uit Duitsland met een goede kwaliteit en de waterweg met hoge precisie.



Wat is een macrokanaal

Macrokanaal is een andere manier voor warmteafvoer van diodelaserstaven. Het is alsof een man op het ijs staat terwijl zijn voeten afkoelen. Het kan niet worden vergeleken met een microkanaalkoelstack. Maar ook dit soort diodelaserstapels met enkele gaten erin voor waterrecycling. Je ziet dat diodelaserstaven direct op een grote stapel metaal zijn gemonteerd met bedekt koper. Ze kunnen niet 100% volledig contact maken met de vaarweg. Waterkoeling is dus niet eenvoudig. Ook vereist dit soort stapeling een hoog beroep om de gaten voor koeling te maken, vooral voor het ontwerp van de waterwegen.
