Enkele zenders

Laserdiode met enkele emitter is een laserdiode met een eenvoudige structuur en slechts één laseremitter. Deze laserdiode bestaat meestal uit een pn-overgang en een actieve laag en genereert laserlicht door middel van stroominjectie. Laserdiodes met enkele emitter hebben de kenmerken van klein formaat, laag gewicht en hoog rendement, en worden veel gebruikt op verschillende gebieden, zoals optische communicatie, medische behandeling, detectie, gegevensopslag, enz.

Enkele emitters Laserdiodes zijn een type laserdiode met één enkel emitterend gebied, ook wel een enkele rand genoemd, om het licht uit te zenden, en bevatten slechts één laserdiode per verpakking. Laserdiodes met enkele emitter zijn rand-emitterende laserdiodes waarbij het emitterende gebied aan de voorkant de vorm heeft van een brede streep, met afmetingen van bijvoorbeeld . 1μm × 100μm.

OM-Monteren

C-Montage

F-Montage

Enkele emitters Laserdiodes zijn verkrijgbaar in de ultraviolette (UV), violette, blauwe, rode en IR-golflengten. Het uitgangsvermogen varieert van mW's op de single-mode laserdiodes tot watt in de multimode-emitters en VCSELS. Er zijn veel verschillende pakketten waaruit u kunt kiezen, waaronder chip op submount COS, C-mount, F-mount en verschillende TO-can- en HHL-pakketten. Alternatieve golflengten en op maat gemaakte verpakkingsopties kunnen worden ontwikkeld om aan uw unieke vereisten te voldoen.

COS-laserdiode

TO-CAN-laserdiode

C-gemonteerde laserdiode

F-monteer laserdiode

Het belangrijkste verschil tussen laserdiode met enkele emitter en laserdiode met enkele staaf ligt in de emissiemodus en straalkarakteristieken. ‌

Emissiemodus ‌

Laserdiode met enkele emitter: Dit type laserdiode produceert een enkele straal, die meestal wordt gebruikt in toepassingen die hoge precisie en hoge resolutie vereisen. Het heeft een hoge straalkwaliteit, een kleine straaldiameter, een kleine divergentiehoek en een sterk scherpstelvermogen. ‌

Laserdiode met één staaf: Dit type laserdiode produceert meerdere stralen, die meestal worden gebruikt in toepassingen waarbij een uniforme verwarming van een groot gebied vereist is. De straalmodus is complex, de straalkwaliteit is relatief laag, maar de straaluniformiteit is goed. ‌

Straalkarakteristieken ‌

Laserdiode met enkele emitter: De straalkwaliteit is extreem hoog, wat geschikt is voor toepassingen die hoge precisie en hoge resolutie vereisen, zoals snijden, lassen en markeren in de industriële productie. ‌

Laserdiode met enkele staaf: de straaluniformiteit is goed, wat geschikt is voor algemene toepassingen die uniformiteit van de straalkwaliteit en lage kosten vereisen, zoals lasersnijden, lassen, enz.

Toepassingsscenario's ‌

Laserdiode met enkele emitter: Wordt veel gebruikt in toepassingen die hoge precisie en hoge resolutie vereisen, zoals optische vezelcommunicatiesystemen, productie van precisie-instrumenten, enz.

Laserdiode met enkele staaf: geschikt voor algemene toepassingen die een uniforme straalkwaliteit en lage kosten vereisen, zoals communicatie over korte-afstanden, verwarming van grote- gebieden, enz. ‌

Samenvattend zijn er aanzienlijke verschillen in de emissiemodus en straalkarakteristieken tussen laserdiode met enkele emitter en laserdiode met enkele staaf, die hun toepasbaarheid in verschillende toepassingsscenario's bepalen.

Het pakket laserdioden met enkele emitter omvat hoofdzakelijk het volgende:

‌NAAR pakket‌:

‌TO38 (3,8 mm) pakket‌: Dit type laserdiode heeft een klein formaat en is geschikt voor toepassingen die een klein formaat vereisen.

‌TO18 (5,6 mm) pakket‌: iets groter van formaat, geschikt voor toepassingen die een gemiddeld uitgangsvermogen vereisen.

‌TO5 (9 mm) pakket‌: groter van formaat, geschikt voor toepassingen die een hoger vermogen vereisen.

‌TO3-pakket‌: Ook dit pakket komt relatief vaak voor en is geschikt voor specifieke toepassingseisen.

‌C-mount, F-mount-pakket‌: Deze pakketten zijn geschikt voor specifieke optische systemen en hebben verschillende verschijningsvormen en installatiemethoden‌.

‌Verhouding vermogen en volume‌: Over het algemeen geldt: hoe groter het verpakte volume, hoe groter het vermogen van de laserdiode. Daarom is het bij het kiezen van een pakket noodzakelijk om te beslissen welk pakket u wilt gebruiken op basis van de specifieke toepassingsvereisten‌.

Deze pakketten hebben hun eigen kenmerken en zijn geschikt voor verschillende toepassingsscenario's en stroomvereisten. Het kiezen van het juiste pakket is cruciaal om de prestaties en stabiliteit van de laserdiode te garanderen.

Verschillende verpakkingsvormen‌: TO-laserdiodes zijn verkrijgbaar in verschillende verpakkingsvormen, zoals TO38, TO18, TO5 en TO3. Hoe groter de verpakkingsgrootte, hoe groter het vermogen.

‌Wide power range‌: TO laser diodes range from low power to high power. Low-power laser diodes are usually used for power levels of 1 W or less, and the commonly used package is the TO-Can type, which is available in a 5.6 mm or 9 mm diameter base‌. For higher power laser diodes (>1 W), wordt het TO-3-pakket gebruikt.

‌Interne structuur‌: TO-laserdiodes integreren gewoonlijk een bewakingsfotodiode om de uitgangsbundel aan de achterkant van de laserdiode te bewaken om een ​​constant vermogensniveau‌ te behouden.

‌Brede toepassingsgebieden‌: TO-laserdiodes presteren goed bij hoge- datacommunicatie, en hun uitgangsmodulatiefrequentie kan oplopen tot enkele gigahertz door de aandrijfstroom‌ te moduleren. Bovendien worden ze veel gebruikt op gebieden als lidar en sensoren, omdat hun miniaturisatie, lage kosten en hoge prestaties het systeemontwerp vereenvoudigen en de betrouwbaarheid verbeteren.

‌Technische voordelen‌: TO-laserdiodes hebben een hoge coherentie en monochromaticiteit, waardoor ze uitblinken in holografie en andere toepassingen die een hoge coherentie vereisen. Bovendien hebben ze ook een hoge optische dichtheid en een kleine vlekgrootte, waardoor ze aanzienlijke voordelen hebben bij het scherpstellen en verwerken van materialen.

Deze kenmerken zorgen ervoor dat TO-laserdiodes uitblinken in een verscheidenheid aan toepassingen, van communicatieapparatuur met laag-vermogen tot industriële toepassingen met hoog-vermogen, met unieke voordelen en toepassingsscenario's.

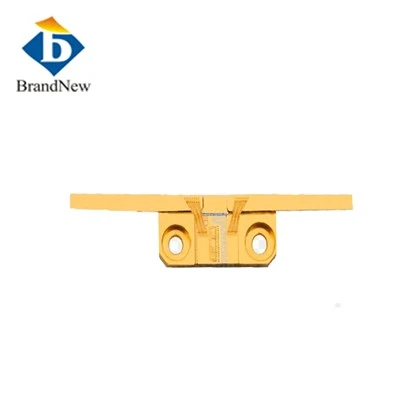

De belangrijkste kenmerken van F-Mount-laserdiodes zijn hun optische eigenschappen, verpakking, toepassingsscenario's en vergelijking met andere verpakkingen. ‌

Optische eigenschappen

F-Gemonteerde laserdiodes hebben een hoge coherentie en kenmerken van één golflengte, waardoor hun output kan worden gefocusseerd op een diffractie-beperkte vlekgrootte. De grootte van de vlek hangt af van de lasergolflengte. Hoe korter de golflengte, hoe kleiner de vlek, wat vooral belangrijk is bij opslag met hoge -dichtheid. ‌

Verpakking

F-Mount-laserdiodes worden meestal verpakt in F-Mount. Deze verpakking is geschikt voor een verscheidenheid aan toepassingen, vooral toepassingen die een hoge-precieze uitlijning vereisen. F-Mountpakketten bevatten doorgaans een interface met schroefdraad voor eenvoudig koppelen met optische systemen. ‌

Toepassingsscenario's

F-Gemonteerde laserdiodes zijn geschikt voor toepassingen die een hoge-precieze uitlijning en een hoog-vermogen vereisen. Vanwege hun hoge coherentie en kenmerken van één golflengte worden ze veel gebruikt in optische metingen, laserverwerking, wetenschappelijke onderzoeksinstrumenten en andere gebieden. ‌

Vergelijking met andere verpakkingsvormen

Vergeleken met laserdiodes in andere verpakkingsvormen hebben F-Mount-laserdiodes voordelen op het gebied van optische prestaties en installatiegemak. Vergeleken met de TO-Can-verpakking biedt de F-Mount-verpakking bijvoorbeeld een betere uitlijningsnauwkeurigheid en een stabieler uitgangsvermogen. Bovendien bevat F-Mount-verpakking meestal meer aanpassingsmechanismen om aan te passen aan verschillende toepassingsvereisten‌.

Samenvattend presteren F-Mount-laserdiodes goed op optische en industriële gebieden dankzij hun hoge coherentie, kenmerken van één golflengte, nauwkeurige verpakkingsvorm en een breed scala aan toepassingsscenario's.

‌ De belangrijkste kenmerken van C-Mount-laserdiodes zijn onder meer een hoog vermogen, geschikt voor laserdiodes met hoog-vermogen, een complexe structuur, inclusief componenten zoals lenzen, focusaanpassing en accessoires‌‌.

Gedetailleerde kenmerken

‌Hoge belastbaarheid‌: het C-Mount-pakketontwerp is bestand tegen een hoger vermogen en is geschikt voor toepassingsscenario's die een hoog uitgangsvermogen vereisen.

‌Complexe structuur‌: Het C-Mount-pakket bevat componenten zoals lenzen, focusaanpassing en accessoires, waardoor de structuur relatief complex is, maar meer functies en flexibiliteit biedt.

‌Geschikt voor laserdiodes met hoog-vermogen‌: vanwege de hoge belastbaarheid is het C-Mount-pakket bijzonder geschikt voor laserdiodes met hoog-vermogen en kan het voldoen aan de behoeften van toepassingen met hoog-vermogen.

Toepassingsscenario's

Vanwege het hoge vermogen en het complexe structurele ontwerp worden C-Mount-laserdiodes veel gebruikt in scenario's die een hoog uitgangsvermogen vereisen, zoals industriële verwerking, medische apparatuur, wetenschappelijke onderzoeksinstrumenten, enz.‌

Laserdiodes met enkele emitter kunnen worden uitgerust met de FAC-lens. ‌

Het licht dat wordt uitgezonden door een laserdiode met hoog{0}}vermogen is elliptisch, met een grote divergentiehoek, de snelle as, en een kleine divergentiehoek, de langzame as.

FAC-lenzen worden gebruikt om grote divergentiehoeken efficiënt door lenzen te collimeren. We hebben een trackrecord van klanten die ze gebruiken in industriële lasers, pomplasers voor optische communicatie, optische versterkers en LiDAR voor auto's.

FAC-lenzen (Fast-Axis Collimation Lens) worden hoofdzakelijk gebruikt om de door laserdiodes uitgezonden straal te collimeren. Vooral bij laserdiodes met hoog-vermogen kunnen FAC-lenzen de divergentiehoek op de snelle as effectief verkleinen en de gerichtheid en collimatie van de straal verbeteren. seks. Dergelijke lenzen worden vaak gebruikt in toepassingen zoals industriële lasers, pomplasers voor optische communicatie, optische versterkers en LiDAR voor auto's.

Concreet zorgt de FAC-lens ervoor dat de door de laserdiode uitgezonden straal geconcentreerder wordt door efficiënt een grotere divergentiehoek te collimeren, waardoor de verstrooiing en het verlies van de straal tijdens transmissie wordt verminderd, waardoor de algehele prestaties en efficiëntie van het systeem worden verbeterd. Het toevoegen van een FAC-lens aan een enkele-buislaserdiode kan de straalkwaliteit aanzienlijk verbeteren en is geschikt voor toepassingen die een hoge directiviteit en een lage divergentiehoek vereisen.

Laserdiode met enkele emitter is een halfgeleiderapparaat dat elektrische energie rechtstreeks omzet in laserlicht. Het heeft de kenmerken van klein formaat, hoge efficiëntie en snelle reactiesnelheid en wordt op veel gebieden veel gebruikt. ‌

Glasvezel-optische communicatie

Laserdiode met één emitter speelt een sleutelrol in glasvezelcommunicatie via -vezels, omdat deze een monochromatische en zeer coherente laserstraal kan uitzenden, die geschikt is voor datatransmissie over lange- afstanden en- hoge snelheid. De belangrijkste toepassingen zijn onder meer de zender in de glasvezel-optische communicatieverbinding van datacentra en telecommunicatienetwerken, en de optische signaaloverdracht in glasvezel-naar-de-thuistechnologie‌.

Laserprinten en scannen

Laserdiode met enkele emitter is een belangrijk onderdeel van laserprinters en barcodescanners. Bij laserprinters scant de laserstraal de afbeeldingstrommel om een ​​elektrostatisch beeld te genereren, dat toner aantrekt om op papier af te drukken; in barcodescanners scant de laser de barcode om informatie te decoderen, die veel wordt gebruikt in de detailhandel, logistiek en industriële automatisering.

Medische apparatuur

Op medisch gebied wordt laserdiode met enkele emitter gebruikt bij oogheelkundige chirurgie, tandheelkundige behandelingen en huidbehandelingen, zoals oogcorrectiechirurgie, littekenverwijdering, enz. Daarnaast worden ze ook gebruikt voor biosensoren om biologische indicatoren zoals bloedsuikerspiegel en bloedzuurstof te detecteren.

Industriële verwerking

Laserdiode met enkele emitter wordt gebruikt voor nauwkeurig snijden, lassen, ponsen en graveren bij industriële verwerking. Vergeleken met traditionele mechanische methoden heeft laserverwerking een hogere precisie en efficiëntie en is het geschikt voor de fijne verwerking van materialen zoals metalen en kunststoffen.

De gemiddelde levensduur van de laserdiode met enkele emitter bedraagt ​​meer dan 10.000 uur‌, en de levensduur van sommige hoogwaardige-producten kan zelfs meer dan 20.000 uur bedragen. Dit aantal wordt berekend op basis van het tijdstip waarop het optische uitgangsvermogen voor het eerst afneemt bij continu gebruik.

De belangrijkste factoren die de levensduur van laserdiodes beïnvloeden zijn onder meer materialen en processen, gebruiksomgeving, enzovoort. Materialen van hoge-kwaliteit en uitstekende productieprocessen kunnen de levensduur van een laserdiode aanzienlijk verlengen, terwijl hoge temperaturen, vochtigheid, overmatige stroom, overmatig vermogen en langdurig continu gebruik de levensduur van een laserdiode‌ kunnen verkorten.

Om de levensduur van de laserdiode te verlengen kunnen de volgende maatregelen worden genomen:

Controleer de stroom en het vermogen‌ om te voorkomen dat de nominale waarde van de laserdiode wordt overschreden.

‌Houd de bedrijfstemperatuur stabiel‌ en vermijd oververhitting of lage temperaturen.

Voorkom vochtopname‌, blootstelling aan fel licht of overmatige trillingen.

Door uitgebreid rekening te houden met materialen, processen, gebruiksomgeving en andere factoren, en redelijke gebruiks- en onderhoudsmethoden toe te passen, kunnen de levensduur en de werkefficiëntie van laserdiodes effectief worden verlengd.

Ondersteun toepassingen op het gebied van laserpompen in vaste{0}} toestand, warmtebehandeling, defensie, geneeskunde en wetenschappelijk onderzoek met deze unieke, krachtige bronnen met enkele emitter. Maak MOPA- en externe diodelasertoepassingen met holtes mogelijk door gebruik te maken van taps toelopende versterkers met hoog-vermogen in de single--modus. Gebruik multi-mode single emitters voor solid-laserpompen, defensie en medicijnen.

Brandnew Technology, een van de toonaangevende fabrikanten en leveranciers van diodelasers in China, heeft een professionele fabriek die laserdiodes met enkele emitter van hoge kwaliteit produceert en tegen een concurrerende prijs verkoopt. Welkom bij de groothandel van onze producten gemaakt in China.
